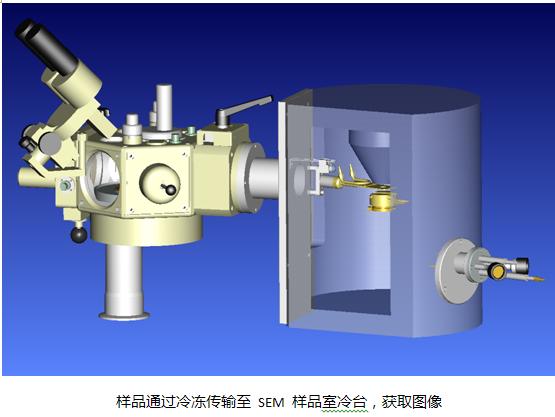

對于石油地質行業來說，巖樣中具有含油含水的特性是非常常見的，如石油包裹體樣品，巖樣中包含液體結構等，要想更加真實的觀察此類樣品的微觀形貌，成了廣大掃描電鏡使用者的一個困擾，冷凍傳輸設備是一種將含油含水的樣品（如巖樣內流體結構，壓裂液溶液）經過冷凍制樣后置入掃描電鏡樣品室內，并維持樣品低溫狀態的一種設備。 它綜合了制樣、維持樣品低溫真空環境、在不破壞掃描電鏡真 空 前提下安 全傳送樣品至掃描電鏡進行樣品表面形貌觀測的特點，是冷凍掃描電鏡不可或缺的利器！
(二)GATAN ALTO 2500 冷凍傳輸系統主要特點:

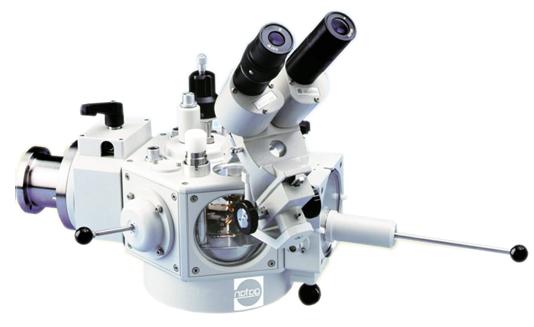

ALTO 2500 冷凍傳輸系統是一款高分辨率的新一代冷凍傳輸系統，專為場發射掃描電鏡（FESEM）設計，是冷凍掃描電鏡中的性能很好的。
ALTO 2500 冷凍傳輸系統提供的制樣技術包括快速冷凍（為了保持含水狀態），真空傳輸（防 止樣品污染），冷凍斷裂（展示內部微觀結構），升華（凈化非含水成分）和鍍膜（允許高分辨表面成像和X-RAY分析）。
整個系統維持低溫真空，防冰晶、防污染，精確控溫，能對樣品進行快速冷凍、冷凍斷裂、升華、噴鍍，在真空及低溫條件下實現含水樣品快速冷凍制備、樣品傳輸、電鏡低溫觀察。
.jpg)
主要特點：
1.能保持可溶性物質
2.可彌漫物質很少移位
3.不皺縮不變形，機械sun傷小，保持樣品真實的自然狀態
4.不使用鋨酸固定劑等有毒試劑
5.是對樣品進行動態實驗的方法（在不同的時間點采樣后立即冷凍凍結動態過程，在實驗室內或野外均可做凍結操作，然后運回實驗室使用CryoSEM分析）
6.過程快，如不進行升華刻蝕，從新鮮材料到冷凍、斷裂、噴鍍樣品到出圖像可在10分鐘內完成
7.高分辨能力
8.通過低溫?cái)嗔勋@取額外信息（與常規和低真空環掃SEM方法比較）
9.很適合液體、半液體、和電子束敏感樣品
(三)GATAN ALTO 2500 冷凍傳輸系統主要技術參數:
樣品預處理裝置
1、 液氮泥快速冷凍（-210℃）；
2、 多功能液氮泥工作站，有裝載樣品座的鉸鏈?zhǔn)窖b置，可將冷凍預處理后的樣品很方便的對接至真空傳輸裝置上。
3、 前處理室的冷臺由直接嵌入的液氮杜瓦直接冷卻，確保制冷效率和制冷速度；
4、 通過減震裝置將分子泵直接耦合到前處理室上，確保抽氣效率和樣品室真空；
冷源
5、冷凍前處理室采用一體式液氮冷阱制冷，掃描電鏡冷臺采用過冷氮?dú)鈿饫?br />
高真空冷凍制備腔室
6、前級機械泵，渦輪分子泵（70 L/S），工作時前處理室真空度優于10-6 mbar量級；
7、 多角度樣品觀察窗，×10倍和 ×20倍雙目顯微觀察鏡，
8、 氣鎖閥門控制真空傳遞裝置連接，；
9、 球閥與掃描電鏡樣品室連接，具有電動開關和電動機械 安 全 鎖；
10、一體式液氮冷阱及防污染裝置，防污染裝置可設溫度為 -190℃；
11、樣品制備腔室內部液氮冷凍臺（-180℃ ～ +100℃）及防污染裝置；
12、樣品處理包括斷裂、升華、噴鍍功能。標配冷凍斷裂刀；可設定升華時間及溫度，自動升華；標配Pt靶材磁控噴鍍，可選其他靶材（Au/Pd, W , Ir 和 Cr），自動噴鍍，提供高純氬氣供給連接組件；
真空傳輸裝置
13、設計緊湊小巧，使用方便，密封效果好。
掃描電鏡冷臺和防污染裝置
14、 低溫氮?dú)鈿饫鋻呙桦婄R冷臺（-185℃ ~ + 50℃），溫度穩定度為1℃；
15、 根據掃描電鏡類型定制防污染裝置，可設溫度為 -190℃或更低；
16、 掃描電鏡樣品室內配置LED照明燈。
17、高集成按鍵式控制板，體積小，可方便的放置在觸手可及的位置。
