背景

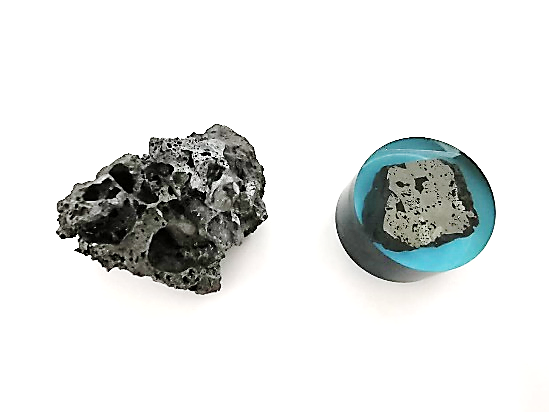

受***單位委托，對該單位某批次的配礦系列P-1#燒結礦進行礦相分析，目的是查清燒結礦中礦相組成并能體現出燒結礦的結構特征。來樣及制備好的試樣如圖1所示。
.png)
為保證拍出的圖像更加美觀及計算的礦相組成更加具有代表性并能體現出燒結礦的結構特征，本次測試采用全新的OIA全自動鐵礦相分析系統進行試樣的檢測與分析。
分析結果：
鏡下初步觀察顯示，該燒結礦試樣包含磁鐵礦相、赤鐵礦相、鐵酸鈣相（針狀和板柱狀）、玻璃相、橄欖石相、石英相和孔隙等多種物相。
設置好掃描區域，進行圖像的自動采集（本次共采集圖像600幀，放大倍數為500×），圖像采集結束后，進行自動礦相分析。
圖2所示，為本次燒結礦試樣局部具有代表性的高清顯微照片與分析后的礦相分布圖，由此，可以一目了然的看清試樣中各相的分布情況。
圖2 試樣局部顯微圖像與對應的礦相分布圖（礦相分布圖中紫色-磁鐵礦相，藍色-赤鐵礦相，淺綠色-鐵酸鈣相，深綠色-橄欖石+玻璃+石英相，黃色-孔隙）
使用自動分析系統的大面積拼圖功能獲得試樣全景圖像，見圖3。這樣可以更加精準的研究清楚試樣中各礦相的組成和分布情況。
圖3 試樣光學顯微圖像和礦相分布圖像全景視圖（20×30幀圖像拼接，倍率500×）
將圖像放大后，可以清晰的獲取試樣內部的結構信息，進行細節表征，見圖4。
圖4 試樣內部細節信息表征

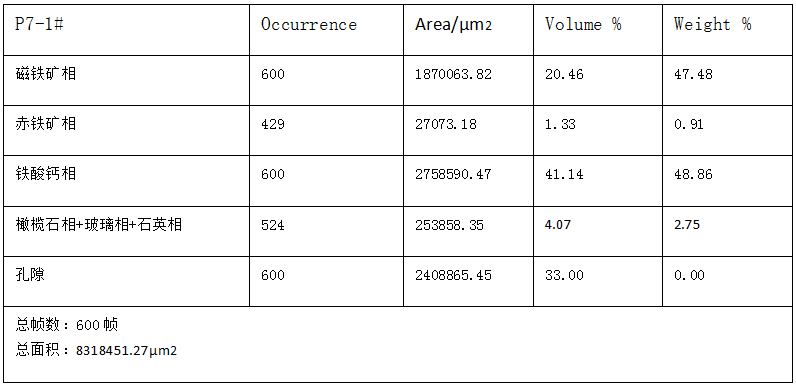

將采集好的600幀試樣圖像進行分析處理后，得到試樣的礦相組成結果，見表1。
.jpg)
綜上研究所知，燒結礦P-1#試樣中鐵酸鈣相的含量ZUI多，赤鐵礦相的含量ZUI少；孔隙的體積含量可達33.00%（肉眼觀測往往忽略了微小的孔隙，導致估算的孔隙值偏低，OIA全自動鐵礦相分析系統比人工計點法預估的值精確得多）。
關于更多OIA全自動鐵礦相分析系統信息，請咨詢歐波同第三方檢測實驗室工程師。
