什么是鈣鈦礦電池（PSC）？
鈣鈦礦太陽能電池是一種類型的太陽能電池，是目前發展較快的太陽能技術。鈣鈦礦材料，如甲基銨鹵化鉛和全無機鹵化銫，生產便宜且易于制造。使用這些材料的設備的太陽能電池效率從2009年的3.8％提高到2020年的25.5％。PSC具有實現更高效率和極低生產成本的潛力，現已成為商業上的吸引力。
.png)

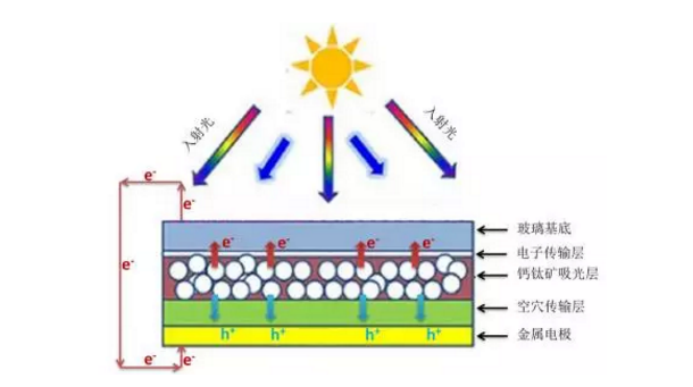

圖1 鈣鈦礦太陽能電池的構造與運行機理示意圖
鈣鈦礦電池中的中的電子傳輸層（ETL）
PSC 的效率和穩定性很大程度上取決于器件中選擇作為電子傳輸層的材料的形態和類型。目前為止，PSC的電子傳輸材料主要有TiO2、ZnO等金屬氧化物以及富勒烯等有機電子傳輸材料。ZnO是一種常用于鈣鈦礦太陽能電池中的電子傳輸材料。ZnO的優點是無需高溫?zé)Y(jié)，易于制備成大面積薄膜。應用于器件中的ZnO形貌結構主要有致密平面和納米棒兩種。利用掃描電鏡觀察ETL的納米級別的樣品形貌，成像清晰且具有立體感，通過調節放大倍數可以直觀的觀察樣品的形貌、成膜質量、有無孔隙等。
Thermo Scientific Apreo 2 SEM具有多功能性和高質量成像性能，采用了創新性的末級透鏡設計，引入靜電式末級透鏡，支持鏡筒內高分辨率檢測。全新Apreo 2 SEM在原有性能基礎之上，新一步優化了超高分辨成像能力，并且增設許多新功能提升其易用性。SmartAlign（智能對中）技術，不再需要用戶手動進行調整操作，F(xiàn)lash自動執行精細調節工作，只需移動鼠標幾次，就可以完成必要的透鏡居中、消像散和聚焦矯正。
.png)

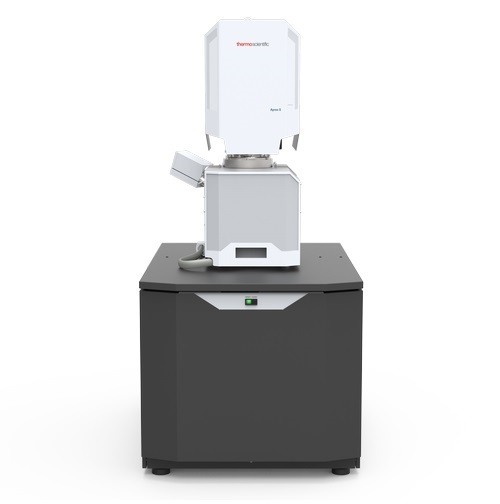

圖2 Thermo Scientific Apreo 2 SEM

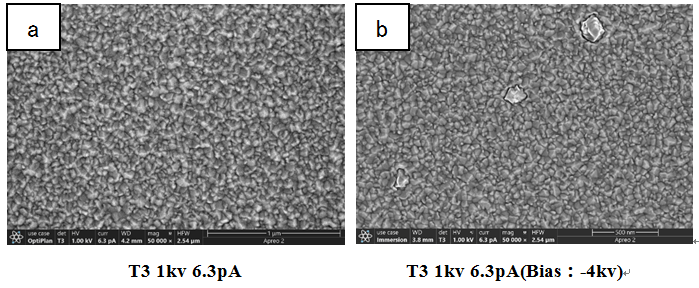

圖3為用賽默飛場發射掃描電子顯微鏡Apreo 2S 在optiplan模式下拍攝的ZnO薄膜，由圖、（b）可見，制備出的膜層均勻致密、無孔隙。但較圖片相比，噪點更少、分辨率更高。這是因?yàn)椋╞）較參數上增加使用了樣品臺減速模式，使用減速模式后，電子束依然保持高電壓，在試樣臺上加載一個負電位，電子在出極靴后受到負電位的作用而不斷減速，以低能狀態著落在樣品表面。這樣既保持了高電壓的分辨率，又因?yàn)榈椭潆妷憾泻芨叩谋砻骒`敏度。
.png)
圖3 磁控濺射法制備出ZnO薄膜
電子傳輸層的結構對鈣鈦礦薄膜質量和光學性能影響很大，從而影響鈣鈦礦太陽能電池的性能。由此可見，高質量的掃描電子顯微鏡是鈣鈦礦太陽能電池研發中檢測、評估必不可少的設備。
參考文獻：
[1]鄧天郭, 高 云, 等.鈣鈦礦太陽能電池中鈣鈦礦層及電子傳輸材料的制備研究.
[2]鐘敏等. 不同結構ZnO電子傳輸層對鈣鈦礦太陽能電池的影響.
