水泥是熟料和硫酸鈣的混合物，比例約為95:5%。水泥是混凝土制造中必不可少的成分之一，是世界上使用ZUI廣泛的建筑材料。熟料的礦物成分包括硅酸三鈣（C3S：Ca3SiO5）、硅酸二鈣（C2S：Ca2SiO4）、鋁酸三鈣（C3A：Ca3Al2O6）和鐵鋁酸四鈣（C4AF：Ca4Al2O10Fe2）。在水化過程中，水泥與水發生反應，形成不同的水合物。鈣礬石是由硫酸鈣、鋁酸三鈣和水的反應形成的。硅酸鹽的反應導致氫氧化鈣（CH）和水化硅酸鈣（C-S-H）的形成。C-S-H是水合水泥漿的主要水合物，對混凝土的強度和耐久性等宏觀屬性有顯著貢獻。
水化過程中形成的水合物量取決于水合水化程度，水合程度被定義為水合水泥量與初始無水水泥量的比值。有幾種實驗方法可以確定水泥的水合程度，例如：掃描電子顯微鏡（SEM-BSE）、X射線衍射（XRD）、熱重分析（TGA）、等溫量熱法測量水合熱量、核磁共振（NMR）等。
SEM作為一種重要的圖像分析技術，常被用于觀測水化后水泥表面的相分布，同時，這項技術也被用于檢查水泥材料的微觀結構。在SEM-BSE圖像中，被散射系數隨著每個相的平均原子序數而單調增加，因此可對分析區域中的每個晶體相進行區分和量化。
然而，在水泥基材料中，許多水化產物（C-S-H、Ettringite等）的被散射系數過于相似，使用常規樣品艙室內探測器難以在圖片上單獨區分，給研究帶來了諸多不便。

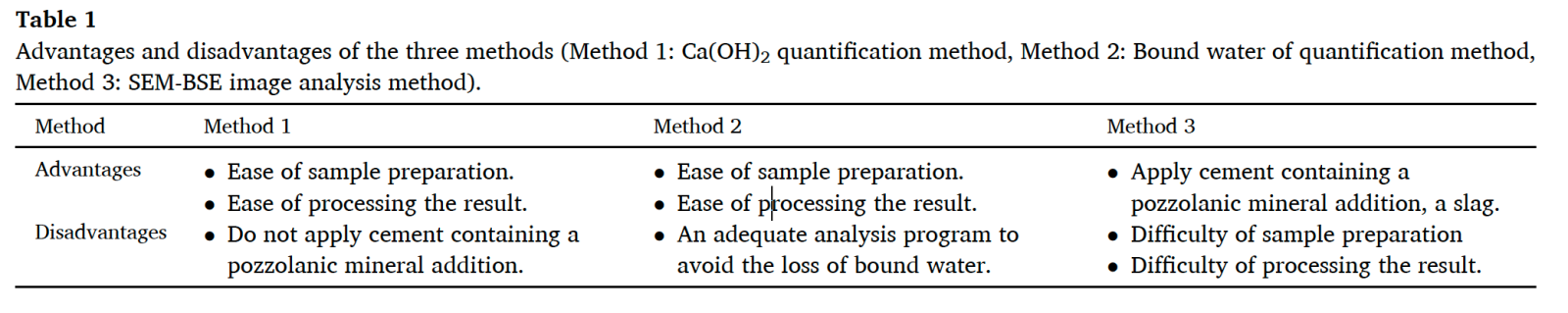

SEM-BSE圖像分析已被廣泛用于水化后泥漿體的物相量化、砂漿相間帶的物相分布研究，以及估算水泥基體中礦物添加物的反應分數。與其他方法相比，SEM具有獨特優勢，如下表對比。
.png)

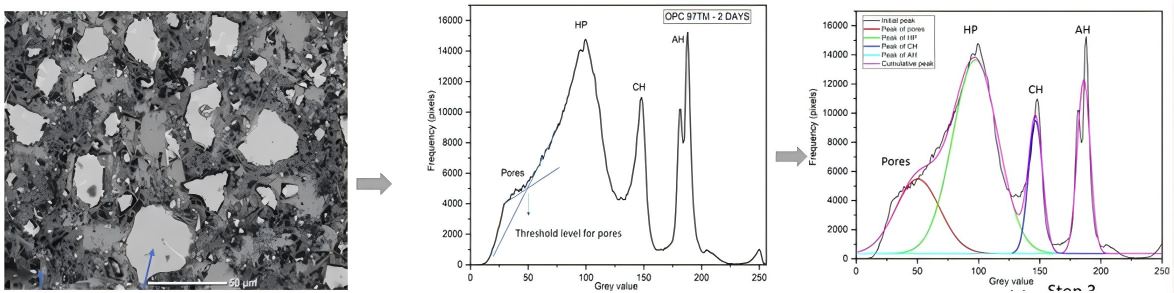

Joelle Kleib等人利用掃描電鏡和數據處理軟件，量化了水合相隨著水化時間變化的情況。具體步驟如下：步驟1:獲取水泥樣品的SEM-BSE圖像；步驟2:使用Matlab軟件獲取樣品SEM-BSE圖像的直方圖。步驟3:使用Origin pro軟件對直方圖進行相位量化。
.png)

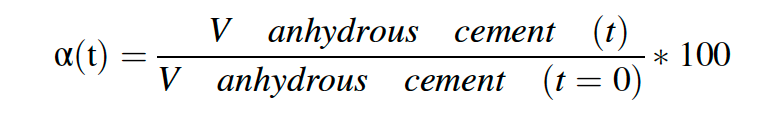

該方法首先需要設置閾值，從灰度(0～255)的圖像中分割不同相，在文獻中，存在許多確定該閾值的方法，該閾值對于提高定量精度非常重要，例如它對應于孔隙峰曲線切線與水化相峰(HP)的交點有重要影響。Joelle Kleib等人將研究中水泥漿體的孔隙分割閾值設定在50左右，設置閾值水平后，采用Origin Pro 8.5軟件反卷積法進行相位定量。從圖像分析得到的相數量對應于這些相在水泥漿體中的體積分數，水泥的水化程度根據下式估算:
.png)

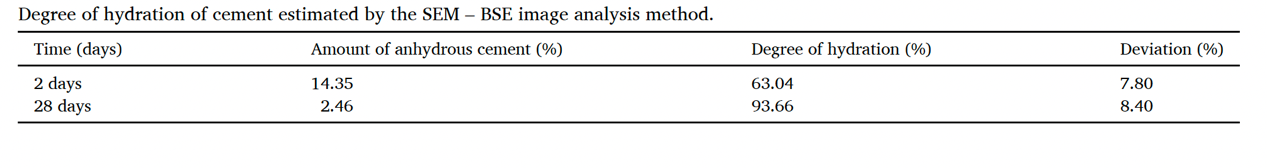

當水泥漿體的初始體積分數為38.83%時，對幾張SEM圖像進行了分析，下表顯示了水泥水化程度隨水化時間的結果。

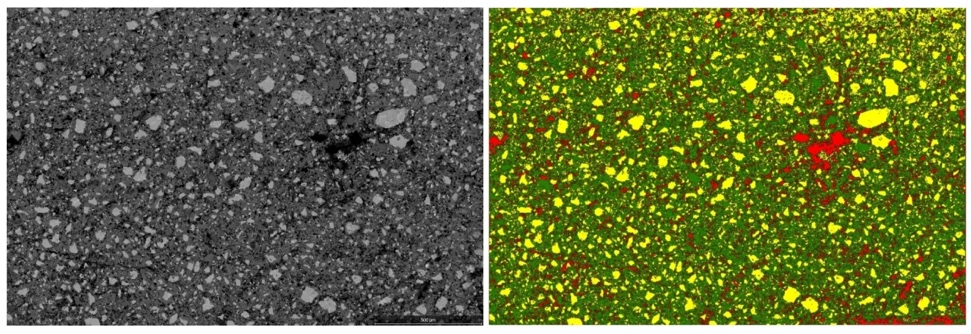

掃描電鏡作為材料顯微分析的重要手段，在水泥材料檢驗檢測中發揮著不可替代的作用。對于類似水泥等導電性較差的材料，往往需要使用低電壓進行觀察，從而避免荷電對成像造成干擾。賽默飛Apreo 2場發射掃描電鏡具有業內ZUI強的低電壓超高分辨性能，搭配雙引擎模式，分辨率可達到0.8nm（1kV），可以呈現材料ZUI表面的真實形貌襯度，同時兼具高質量成像和多功能分析性能于一體，是科研和生產質控必不可少的理想分析平臺。同時搭載的鏡筒內T1探測器，在低電壓下成像優異，十分適合水泥材料的表征，輕松觀察水泥水化后生成的各種水合物，觀察水泥制品中的裂縫、孔隙等缺陷，評估其質量；不僅如此，還可以利用AI人工智能算法自動計算水化相，判斷水合程度，如下圖所示，結果顯示，該水泥水合程度為70%左右。
賽默飛Apreo2場發射掃描電鏡
