全自動夾雜物分析系統簡介
OTS全自動鋼中非金屬夾雜物分析系統是一套集掃描電子顯微鏡、大面積高速能譜探測器、夾雜物自動分析軟件以及樣品潔凈度評 價及建議為一體的綜合性分析系統。該系統具有完備的電子光學成像系統，能對鋼中非金屬夾雜物的微觀形貌進行清晰觀察，而且配有 業界大面積高速X射線能譜儀，自動對試樣選定區域內所有鋼中非金屬夾雜物的化學成分進行快速準確分析。分析結果可直觀顯示在包 含氧化物、硫化物、氮化物等七大類多元相圖中。系統的突出特色在于能夠根據夾雜物的成分、數量、尺寸及分布給出樣品的潔凈度評價， 并根據用戶輸入的鋼種類別、取樣工位給出較合理的生產建議。
系統功能介紹
1.能夠自動對大面積鋼樣中非金屬夾雜物顆粒的成分、尺寸、數量和分布進行快速準確的測量分析，并可精確檢測尺寸為亞微米級的夾雜物 或析出物。
2.能夠直觀顯示自動檢測到的所有夾雜物的微觀形貌和其化學組成；并能精確確定每個夾雜物的尺寸及位置分布。
3.能夠根據夾雜物的尺寸、化學成分和位置分布等信息對試樣中的所有夾雜物進行分類統計。
4.能夠?qū)?fù)合夾雜物中的各種相進行精確辨別，分析結果可直觀顯示在包含氧化物、硫化物、氮化物等七大類多元相圖中。
5.在樣品檢測過程中根據不同的精煉工藝處理(如：鎂處理、鈣處理、稀土處理)對試樣中的所有夾雜物進行分類統計，也可以在報告中選擇不 同的精煉工藝處理進行重新分類統計。、
6.從業內 專 家定制標準信息導入到標準庫。也可以在元素周期表中，組合用戶的標準庫。也可以手動編輯標準庫。 可根據各類夾雜物評級標準及用戶需求，結合夾雜物自動檢測結果出具詳細的評級報告，并可根據夾雜物檢測結果給出較合理的生產建議。
我們的優勢
硬件配置，穩定的分析性能

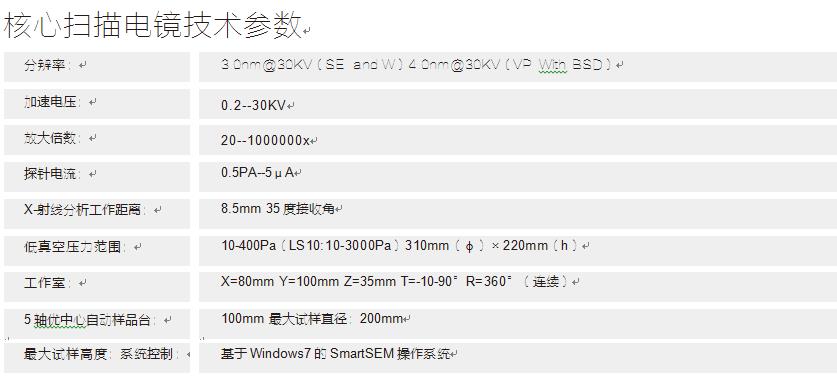

OTS全自動夾雜物分析系統采用掃描電子顯微鏡，是集高性能、高分辨率、功能強大于一身的應用型掃描電子顯微鏡。系統采用多 接口的大樣品和藝術級的物鏡設計，提供高分辨率的成像功能，可對各類鋼鐵樣品作快速分析。并結合X射線分析條件，使現代化 的準確的夾雜物分析成為現實。

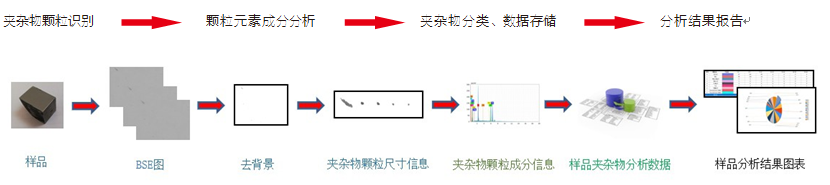

全系統自動化
對于鋼鐵多種復合型夾雜物通過手動分析是非常耗時的，且要求用戶具有很強的技術經驗，也極易導致不同用戶分析得到不一致的結 果。而OTS則為用戶解決了這一難題，實現了自動化的夾雜物分析，結果快速準確。
標準保證
全系統所得數據均可通過各類標準設定分類方案，并可實現評級，出具評級報告。 大樣品室一一選擇大樣品室電鏡重要性：樣品室大小決定您的效率。
1.大樣品室可一次性觀察9個樣品或直接觀察較大樣品。
2.大樣品室可實現樣品在腔體內自由無限制移動，可以觀察到較大樣品的全貌。
3.大樣品室可具備更多的電鏡接口位置，可提升電鏡 升 級空間。
4.大樣品室電鏡所需要配置減震系統和真空系統，以保證大樣品室的樣品觀察。
5.5軸馬達臺可實現樣品全自動多角度控制。
準確性
吸取東北大學多年從事冶金行業教學研究的學者多年來在夾雜物分析鑒別領域的實踐經驗，使夾雜物顆粒的形貌辨別和化學組成分 析準確性大大提高。
適應不同的生產工藝 采用三種精煉工藝(鎂處理、鈣處理、稀土處理)，適用于在不同生產工藝過程中的每一個環節
快速
1.使用多線程測量方式，速度得到提升
2.采用先進的圖像處理算法，準確迅速
3.根據多次實際檢測樣品的結果，對于不同樣品可設置不同檢測參數提高對于夾雜物分析速度
4.優化數據庫存儲速度，輕松處理大量的Xray數據
簡單、易操作
1.友善的界面結構設計與功能操作方式
2,在程序管理中可設置默認參數，生成樣品后直接顯示在屬性信息表格中
系 統 測 量 軟 件 的 特 點
1.可以對SEM進行控制，對SEM參數的讀取及設置
2.X-Ray控制，BSE圖獲取，X-Ray分析保存數據庫
3.樣品臺的移動，縮放，滿足客戶視域轉換

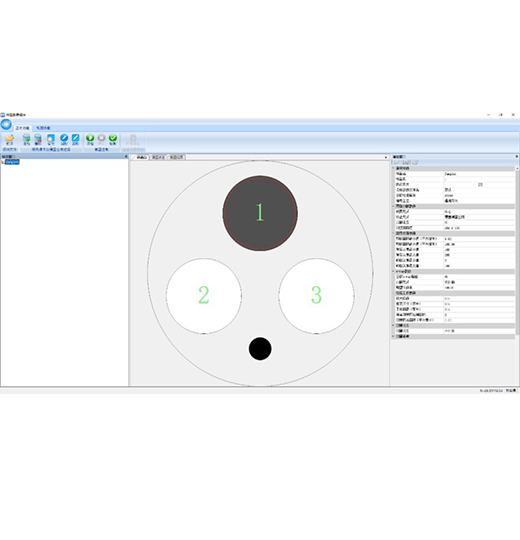

4.測量區域的選擇，滿足客戶的各種操作需求每個樣品孔中可以拍攝BSE圖像，可以使用手繪測量區域在拍攝后的圖像內精確的繪制測量范圍。
5.Field視域的計算及拼接,坐標的轉換

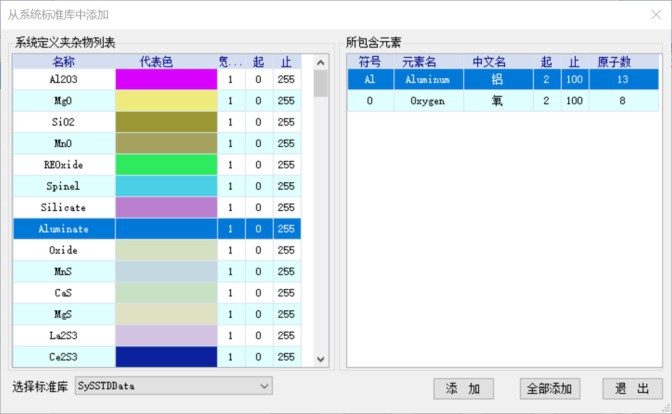

6.顆粒標準庫的管理，準確識別顆粒類型，保留擴展可能可以從系統庫導入用戶分析庫，也可以從元素周期表與用戶手動添加、編輯分析庫信息
7.使用多線程測量方式，速度得到提升
8.圖像處理，先進的算法，準確迅速
系 統 報 告 軟 件 的 特 點

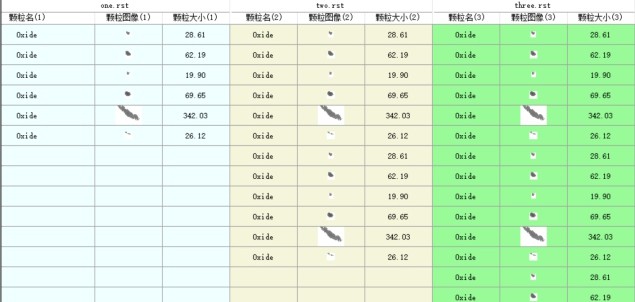

1.選擇多個樣品比較分析結果選擇兩個以上樣品分析結果顯示分析表、分析圖。
2.圖像化顯示測量結果
分布圖顯示夾雜物 顯示夾雜物在分析區域的分布、放大顯示夾雜物實際形貌、用鼠標指向夾雜物顯示夾雜物的信息包括 x-ray 圖譜、 只顯示關心的顆粒、移動電鏡到分析顆粒
排列圖顯示夾雜物 按規律排列圖顯示夾雜物、夾雜物種類、夾雜物尺寸、用鼠標指向夾雜物顯示夾雜物的信息包括 x-ray 圖譜、 只顯示關心的顆粒、移動電鏡到分析顆粒
3.選擇夾雜物顆粒選擇一部分夾雜物顆粒顯示分析表、分析圖、區域選擇、按尺寸選擇、按夾雜物種類選擇、按尺寸等級選擇、復合選擇
4.X-Ray能譜，顯示顆粒分析結果及數據
5.報表系統，分別以圖像、成份、大小、平均量、標準顯示
6.Chart圖表系統，更友好的以柱形圖、餅圖、線圖等顯示
7.三元相圖，體現3種化合物在煉制過程中的溶合程度
8.國標報表，直接將生成結果與 國 家標準相結合

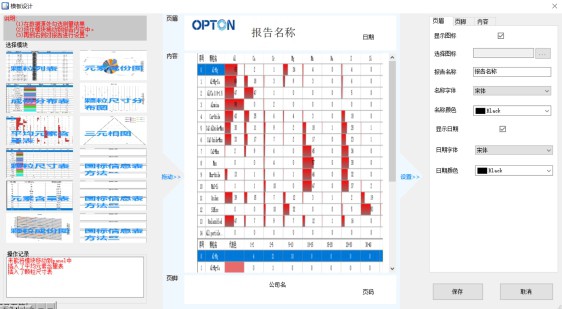

9.一鍵輸出報告
輸出報告用報告模板完成，用戶可以設計自己的報告模板。
分 析 結 果 展 示

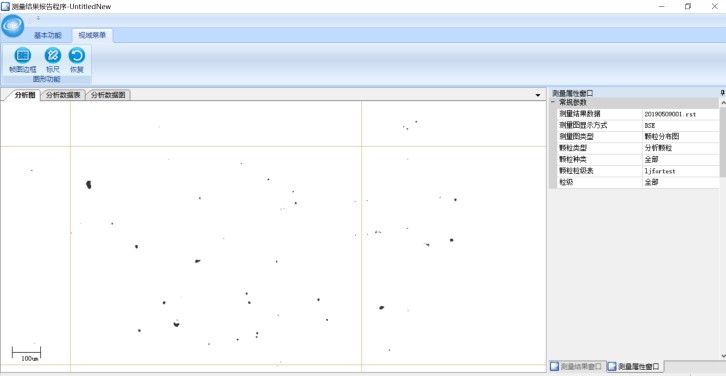

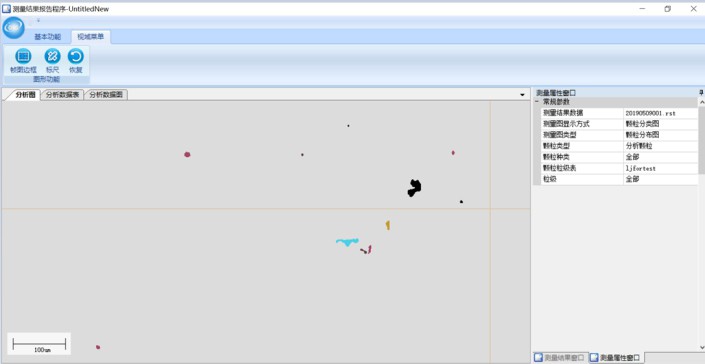

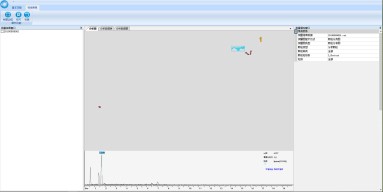

顆粒分布圖：
可以以全貌查看顆粒的分布情況。 可以放大查看單顆顆粒的具體形態。 不同顆粒類別按標準庫設定顏色顯示。 顯示顆粒的X-Ray能譜數據。

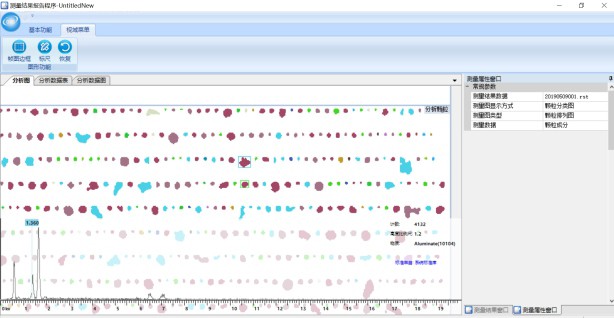

顆粒排序圖：
按顆粒的類別分欄顯示更容易查找。 對顯示關心的顆粒重新定位SEM位置，再做分析。

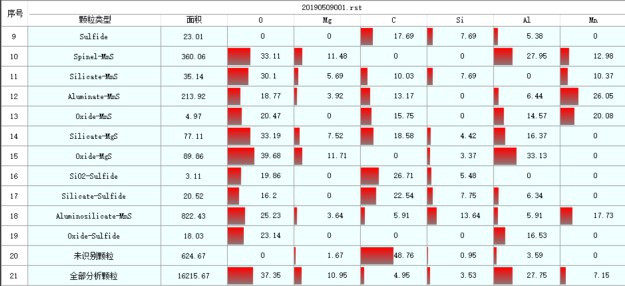

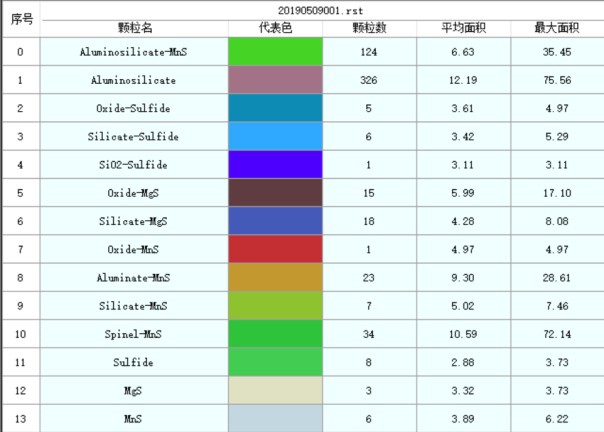

報表系統：
詳細的顆粒面積、分類，尺寸、元素占比信息。 以不同的顏色,進度代表數據更直觀。 對多個測量信息進行對比，使質量監控更精準。
分 析 結 果 展 示

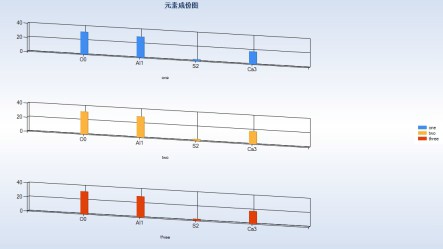

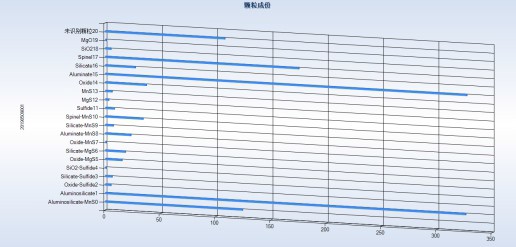

Chart圖表系統：
以圖形化的方式對類型、元素、尺寸進行顯示。 以柱形、環形、餅圖、堆疊、線性圖等多種方式顯示。 多數據源的對比，多條件的篩選，信息圖表的無縫展示。

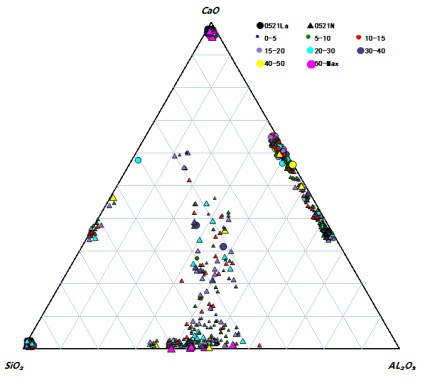

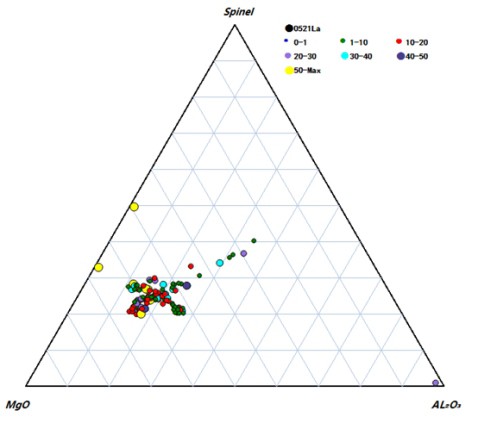

三元相圖多種元素組合顯示：
體現整體夾雜物物質含量偏向。
以及每種元素?zé)捴七^程中的溶合程度。

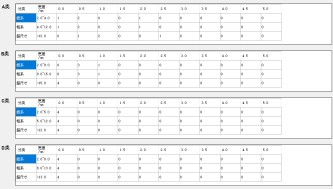

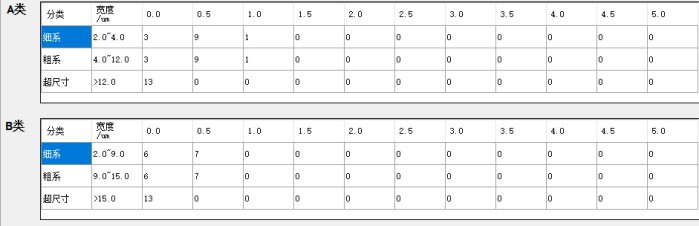

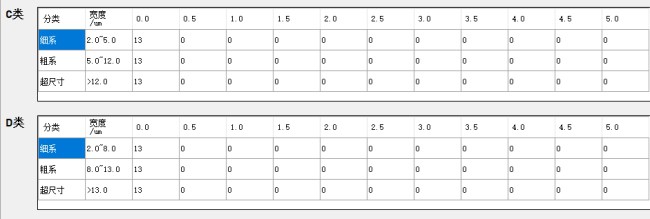

國標GB報表：
嚴格按照 國 家規定標準對結果信息重新評定。 多種國標評定方法，數據準確無誤。

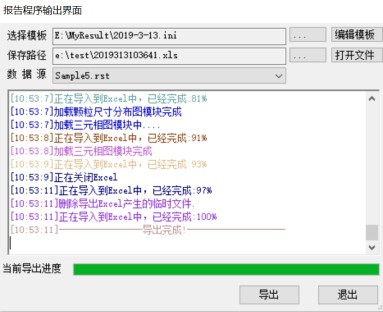

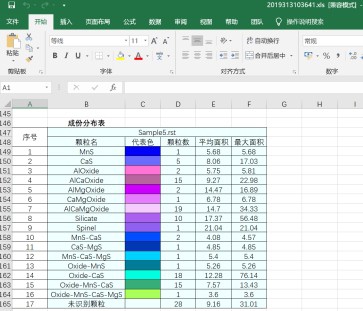

導出數據到Excel文件中：
對顯示關心的模塊進行設置生成模板，供多次使用。 導出數據過程與進度清晰可見。 導出文件格式兼容性各種辦公軟件，方便打印。 一鍵測量、一鍵分析、一鍵報告。
